Інформаційно-аналітична база даних (ІАБД) “Хімічний склад та якість поверхневих вод басейну Дніпра”





Графік по окремій рі÷ці.

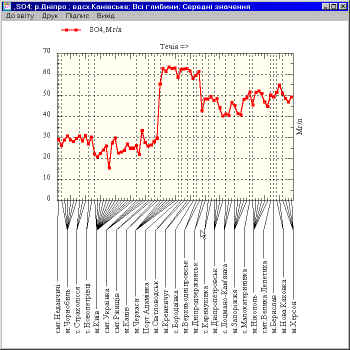

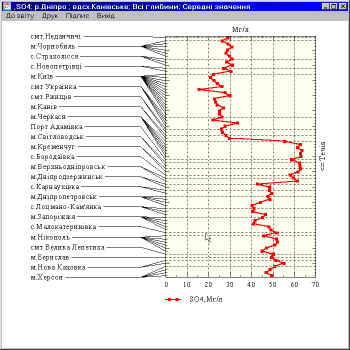

     Для побудови графіка просторового розподілу середніх  або екстремальних за заданий період значень концентраціé 1-5 ã³äðîõ³ì³÷íèõ ïîêàçíèê³â по течії заданої ріки необхідно зробити вибір у довільному порядку з наступних 6 переліків на екранній формі:



1. “Речовина” - подвійним натисканням лівої кнопки миші чи клавішею <Enter>  виберіть речовину чи параметр, при цьому назви вибраних речовин з'являються у вікні переліку “Вибрані речовини”. Для всіх вибраних  речовин буде побудована тематична карта.

Допускається вибір не більш 5 речовин для запобігання “бруду” на малюнку.



2. “Басейн/Ріка” - з розташованого переліку “Басейн/Ріка” виберіть аналогічно пункту 1 басейн або ріку. Вибраний òîïîí³ì відображається у рядку заголовка вікна основної форми.



3. “Інтервал дат”- період часу, для якого будується карта, задається у чотирьох вікнах редагування під спільною назвою “Інтервал дат”. У двох лівих вікнах задаються місяць та рік початку, а у двох правих - кінця періоду часу.



4. “ГДК”. Режим відображення гранично допустимої концентрації задається у переліку, що розкривається. Можливий вибір з трьох варіантів:

- Не виводити інформацію про ГДК;

- ГДК для питного водопостачання;

- ÃДК для рибогосподарства . ²íôîðìàö³ÿ виводиться ЛИШЕ у випадку вибору ОДНІЄЇ  РЕЧОВИНИ - при цьому елементи просторової діаграми у пунктах, де  перевищується ГДК, зафарбовуються червоним кольором, інші-блакитним.



 5. “Глибина відбору”. Можливі три варіанту вибору даних:

- âñ³ глибини.

- ïоверхня;

- äно.



6. “Значення”. Цей перелік, що розкривається дозволяє виводити карту для:

- ñåðåäí³õ значень за заданий період;

- ìàêñèìàëüíèõ значень;

- ì³í³ìàëüíèõ значень.

 По завершенні вибору переконайтеся у правильності введених даних і натисніть  кнопкó "Графік". ϳñëÿ розкриття вікна графікà та виводу зображення íà åêðàí, інформацію про вибрані параметри можна переглянути, натиснувши  пункт "Підпис" віконного меню.
